XM-L72电极液位开关定制案例
XM-L72电极液位开关定制案例
XM-L72系列电极液位开关,是依据电容脉冲原理而开发的新型液位开关。由于电极之间没有电流通过,因而就没有电极被电解的现象,极大地提高了产品的可靠性。采用超低功耗的芯片,特别适合电池供电的场合,比如野外的无线水位报警,下水道排污的无线监测等。既可以用于有杂质的导电液体,也可以用于导电性较弱的液体和潮湿的固体。
XM-L72系列电极液位开关具有延时输出功能,主要是为了滤除液位的波动和干扰信号等,提高可靠性。
在复杂的工业现场,不同应用场景对传感器的需求千差万别,为满足特定应用场景的要求就需要定制最适合的传感器。定制化传感器可以提供更高的精准度和可靠性,更好的适应性和集成性,以及更高的灵活性和创新性。定制化传感器可以根据客户的需求进行灵活的设计和调整,为客户提供个性化的解决方案。
常规产品检测的介质的电导率为≥4uS/cm,当介质电导率≤4uS/cm时需在订货时特别说明。在定制电极液位开关时,应根据现场环境、使用条件、系统功能和性能要求等确定电极液位开关的技术参数:
1,电气参数:输出形式,电源电压,负载电流;
2,机械参数:电气接口,过程接口,电极结构和尺寸,外壳和电极材质;
3,介质参数:温度,压力,电导率或者介电常数,有无杂质杂物;
一,XM-L72系列电极液位开关内部含有测量控制电路,可以单独使用,需供电电源,输出NPN或PNP信号。下面为部分定制的XM-L72系列电极液位开关,供参考:

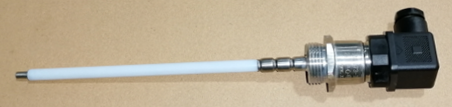

1,材质:不锈钢+PTFE;一根中心电极,外壳为公共电极;
A:
B:
C:
D:
E:

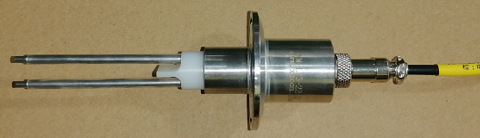

2,材质:不锈钢+聚甲醛(POM);两根平行电极;
3,材质:不锈钢+PTFE;两根平行电极;
A:
B:
C:
D:

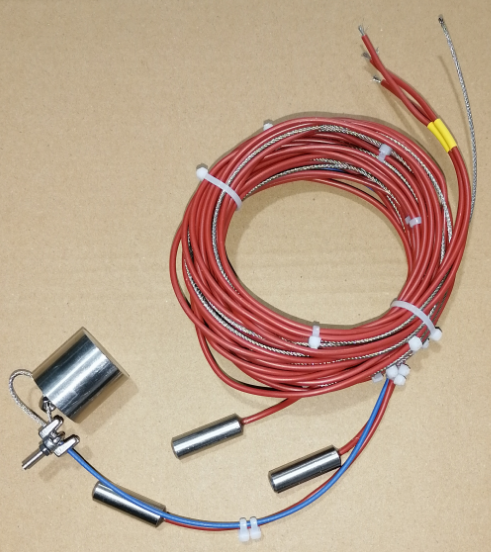

二,XM-L73系列液位电极内部没有测量控制电路,不能单独使用,需与XM-L77系列电极液位控制器配套使用,实现单点、进水、排水、超限等控制功能。XM-L73系列液位电极适用于不方便在电极内部安装测量控制电路的场合,下面为部分定制电极,供参考(XM-L72的结构也适用于 XM-L73):
材质:不锈钢+PTFE:
A:
B:
C:
D:
E:
F:
G:
H:
